Trong khi sử dụng phần mềm AutoCAD, bạn có thể xoay các đối tượng trong bản vẽ của mình xung quanh một điểm cơ sở đã chỉ định với lệnh xoay trong CAD – Rotate. Để xác định góc quay, bạn có thể nhập giá trị góc, kéo bằng con trỏ hoặc chỉ định góc tham chiếu để căn chỉnh theo góc tuyệt đối. Hãy cùng tìm hiểu hướng dẫn chi tiết về lệnh Rotate trong bài viết này.
Xem thêm: Lệnh xóa trong AutoCAD
Để gọi lệnh xoay trong CAD – Lệnh Rotate
Cũng giống như các lệnh CAD khác, Có hai cách để gọi lệnh xoay trong CAD – Rotate trong AutoCAD:
- Click

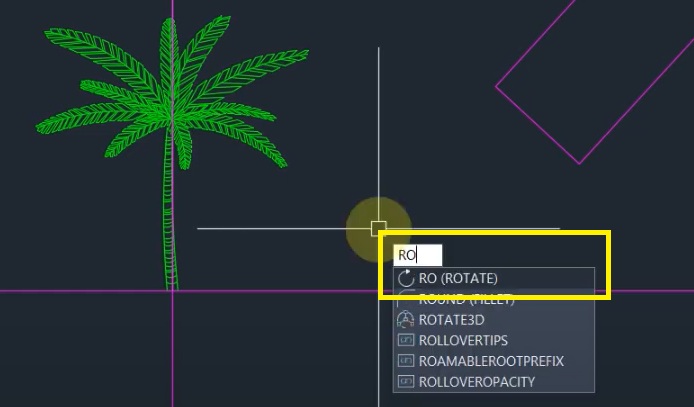

Hoặc Gõ lệnh ROTATE hoặc RO bằng bàn phím máy tính > Enter

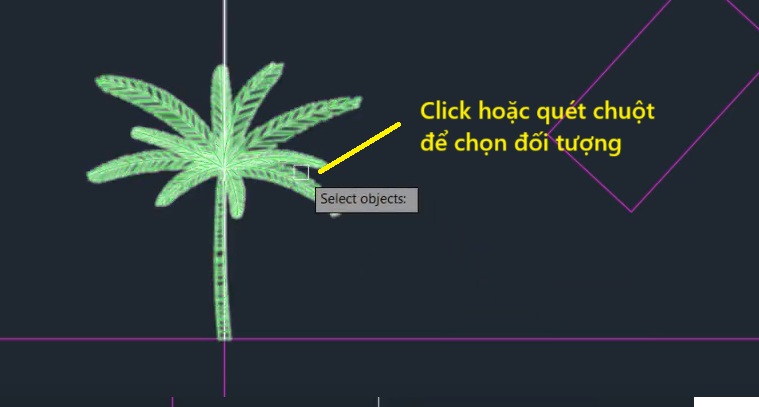

) - Chọn đối tượng cần xoay > Enter

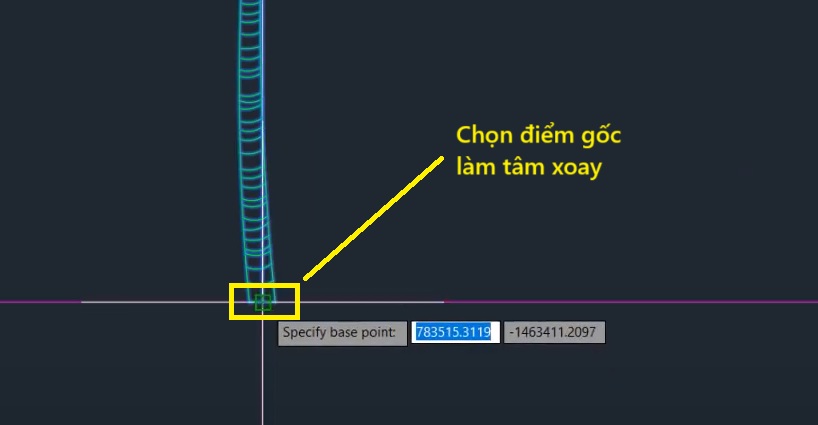

- Chỉ định điểm gốc (base point) cho vòng quay > Enter
Tiếp theo, tùy theo mục đích xoay của bạn mà thực hiện các thao tác khác nhau:
Xoay đối tượng CAD theo một góc xác định

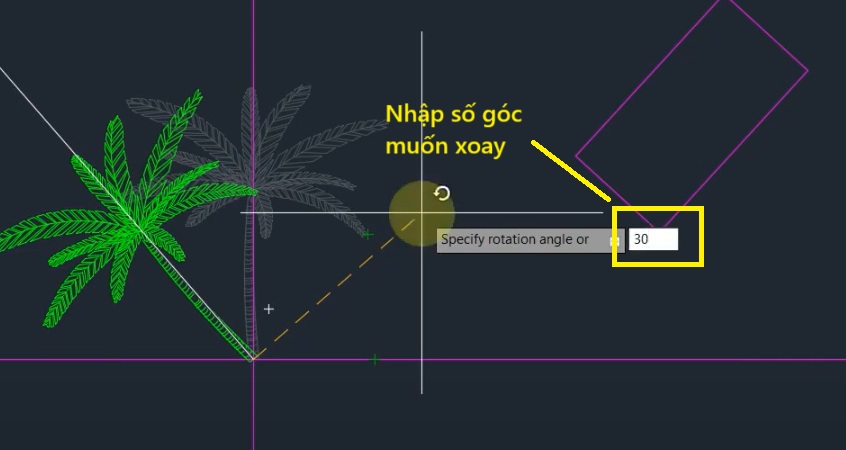

Sau khi chọn điểm gốc, Nhập giá trị góc xoay từ 0 đến 360 độ > Enter. Bạn cũng có thể nhập các giá trị theo radian, grads hoặc urveyor bearings. Nhập giá trị góc dương sẽ xoay các đối tượng theo chiều ngược chiều kim đồng hồ hoặc theo chiều kim đồng hồ, tùy thuộc vào cài đặt hướng góc cơ sở trong hộp Drawing Units.

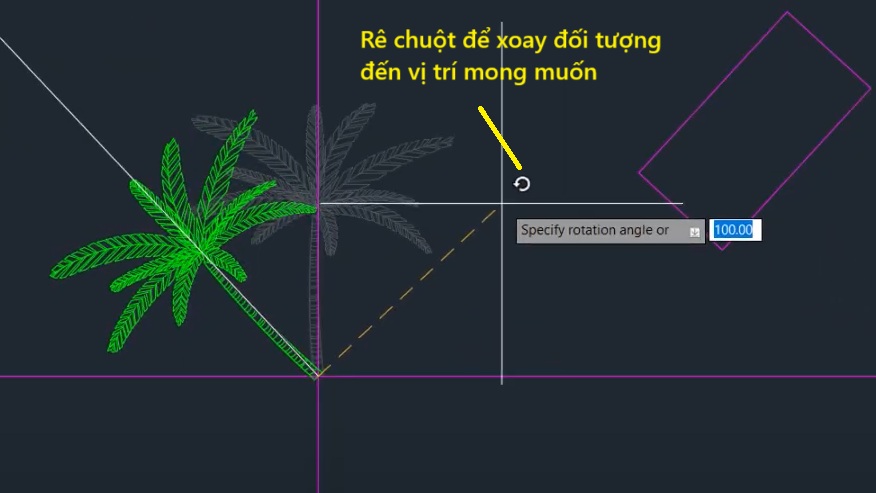

Kéo chuột để thực hiện lệnh xoay trong CAD
Kéo đối tượng xung quanh điểm gốc và chỉ định điểm thứ hai. Sử dụng chế độ Ortho, polar tracking, hoặc object snaps để có độ chính xác cao hơn.
Ví dụ: bạn có thể xoay plan view của một ngôi nhà bằng cách:
- Gõ lệnh ROTATE hoặc RO > Enter
- Chọn đối tượng (1) > Enter
- Chỉ định điểm gốc (2) > Enter

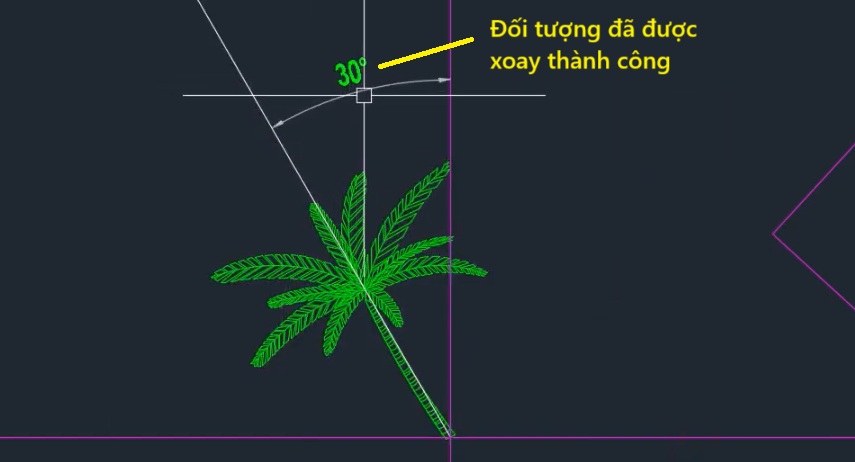

- Chỉ định góc xoay bằng cách kéo sang điểm khác (3) > Enter
Xoay đối tượng trong CAD đến một góc tuyệt đối

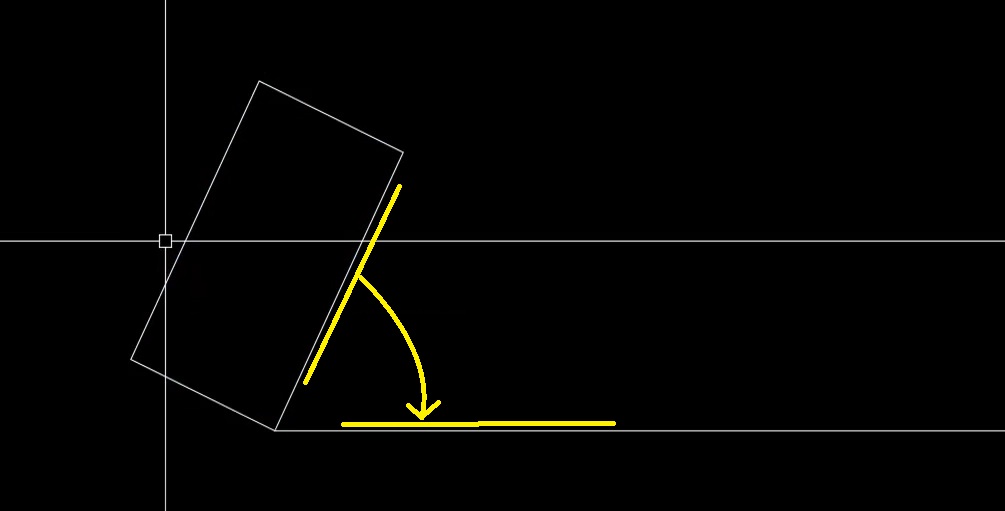

Với tùy chọn Reference, bạn có thể xoay đối tượng để căn chỉnh nó theo một góc tuyệt đối.
Ví dụ, để xoay đối tượng trong hình minh họa để cạnh đường chéo xoay đến 90 độ, bạn làm như sau:
- Gõ lệnh ROTATE hoặc RO > Enter
- Chọn các đối tượng sẽ được xoay (1, 2) > Enter

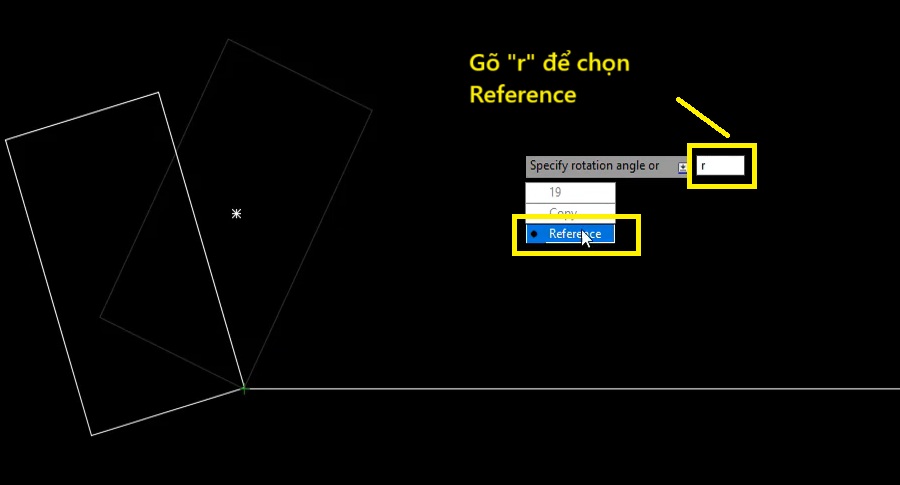

- Chỉ định điểm gốc (3) và gõ R (Reference) > Enter

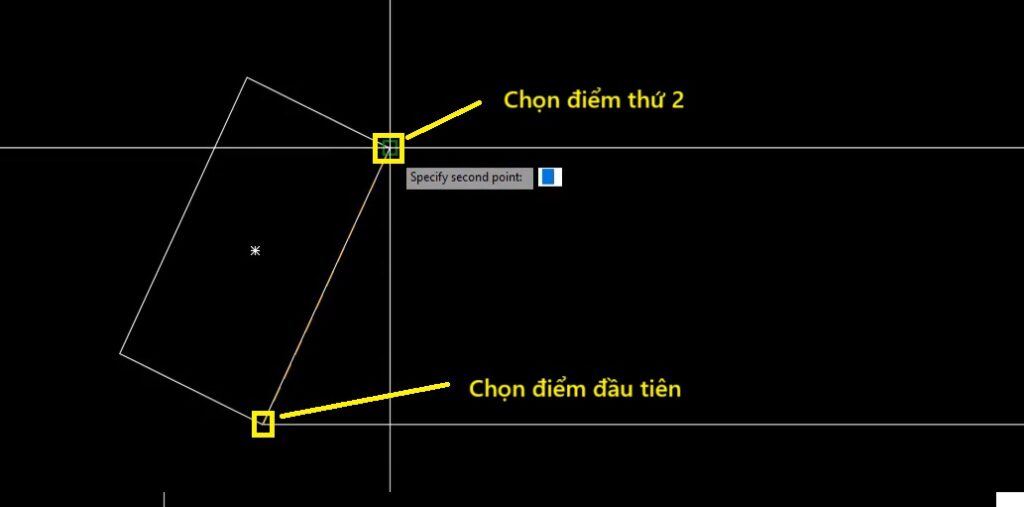

- Đối với góc tham chiếu (reference angle), chỉ định hai điểm (endpoint) của đường chéo (4, 5) > Enter
- Đối với góc mới (new angle), nhập 90 > Enter
Xem thêm video để hiểu hơn về cách xoay theo góc tham chiếu trong CAD:
Cách xoay đối tượng khớp với một đối tượng khác trong AutoCAD
Đôi khi bạn không biết cần phải xoay đối tượng được chọn một góc bao nhiêu để khớp với một đối tượng có sẵn. Trong ví dụ sau, để xoay bộ bàn ghế bên phải để khớp với bộ bàn ghế bên trái (trong khi không rõ số đo góc cần xoay), bạn làm như sau:
- Gõ lệnh ROTATE hoặc RO > Enter
- Chọn các đối tượng sẽ được xoay > Enter
- Chỉ định điểm gốc và gõ R (Reference) > Enter
- Đối với góc tham chiếu (reference angle), chỉ định hai điểm của bộ bàn cần xoay (point 1, 2) > Enter

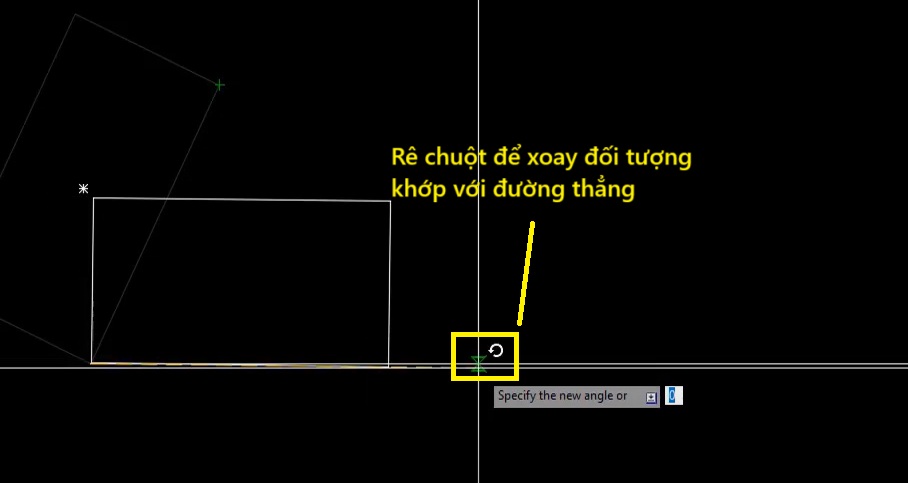

- Tại dấu nhắc lệnh Specify the new angle or [Points] <0>: gõ P > Enter
- Chọn điểm đầu tiên (hoặc bắt đầu) của góc mới, sau đó chọn điểm cuối thứ hai > Enter
- Đối tượng đầu tiên được xoay để khớp với góc của đối tượng thứ hai.
Tạo một bản sao của các đối tượng được xoay trong AutoCAD
- Gõ lệnh ROTATE hoặc RO > Enter
- Chọn các đối tượng sẽ được xoay > Enter
- Chỉ định điểm gốc (3) và rõ C (Copy) > Enter
- Nhập góc cần xoay hoặc xoay đối tượng bằng cách kéo chuột

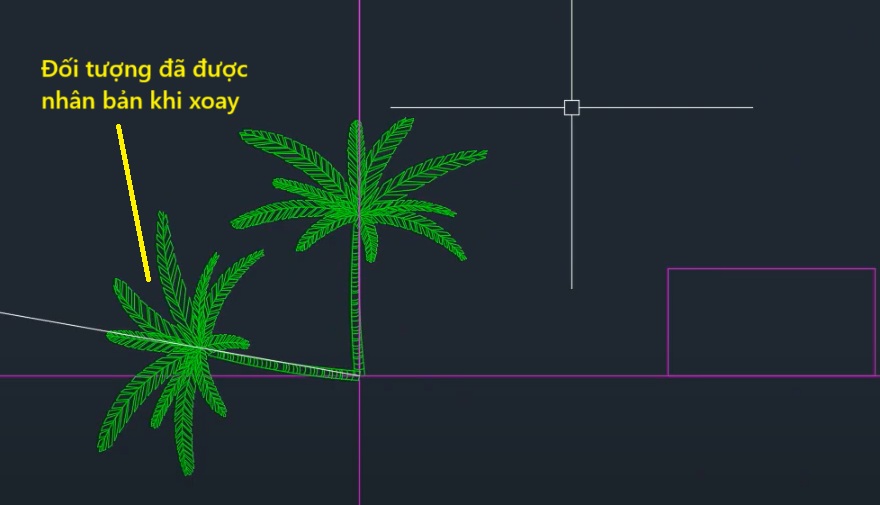

- Khi xoay bạn sẽ copy đối tượng thành 2 bản
Lệnh xoay trong CAD 3D
Để xoay đối tượng 3D, bạn có thể sử dụng ROTATE hoặc ROTATE3D.
- Với ROTATE, bạn có thể xoay các đối tượng xung quanh một điểm gốc đã chỉ định. Trục quay đi qua điểm gốc và song song với trục Z của UCS hiện tại.
- Với ROTATE3D, bạn có thể chỉ định trục xoay bằng hai điểm; một đối tượng; trục X , Y hoặc Z ; hoặc hướng Z của chế độ xem hiện tại.
Tham khảo Video bên dưới về cách xoay đối tượng 3D trong AutoCAD
Lưu ý: Lệnh ROTATE3D không khả dụng trong AutoCAD LT.
