Cách dùng lệnh WBLOCK trong AutoCAD

Lệnh WBLOCK trong CAD giúp bạn xuất các đối tượng thành file DWG riêng biệt để dễ dàng sử dụng ở các bản vẽ khác, đây là điểm khác biệt quan trọng so với lệnh BLOCK vốn chỉ tạo block trong phạm vi file hiện tại. Nhờ đó, bạn có thể xây dựng một thư viện block, sẵn sàng chèn vào bất kỳ bản vẽ nào khi cần mà không phải tạo mới nhiều lần.

Tech360 sẽ hướng dẫn bạn cách sử dụng lệnh WBLOCK để xuất block, xây dựng thư viện block và chèn vào bản vẽ khác một cách nhanh chóng, hiệu quả.

Cách tạo thư viện Block bằng lệnh Wblock trong CAD

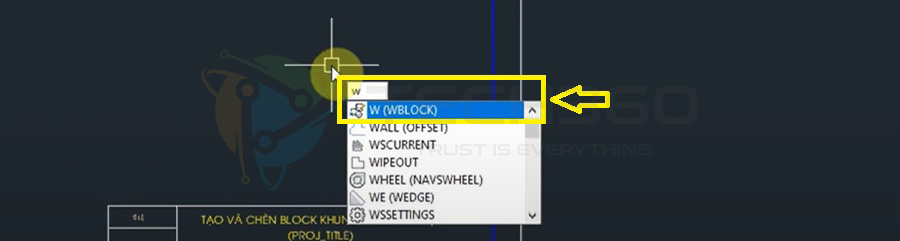

Bước 1: Gõ lệnh WBLOCK hoặc W tại dòng lệnh và nhấn Enter.

Bước 2: Thiết lập nguồn khi xuất Block. Ở phần Source, ta có 3 lựa chọn:

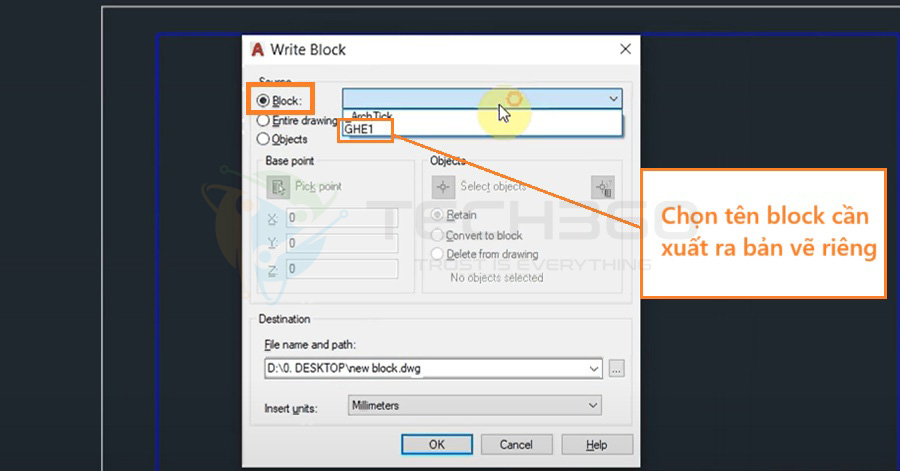

Tùy chọn 1: Block – chọn một Block có sẵn để lưu thành file riêng.

Tích chọn Block > Bấm vào mũi tên sổ xuống rồi chọn tên của một Block có sẵn.

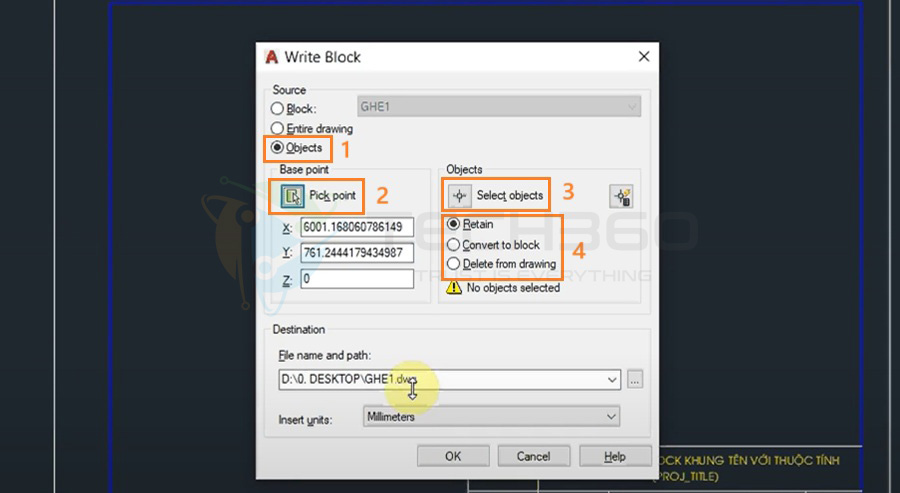

Tùy chọn 2: Objects – chọn một nhóm đối tượng bất kỳ trong bản vẽ.

(1) Tích chọn Object.

(2) Chọn Pick point và dùng chuột xác định Base Point (điểm chèn gốc) trên bản vẽ.

(3) Chọn Select Objects rồi quét hoặc chỉ định các đối tượng muốn lưu > Enter.

(4) Ở phía dưới Select Objects, chọn Retain để giữ nguyên hiện trạng đối tượng được chọn, Convert to block để chuyển đối tượng thành block, Delete from drawing để xóa đối tượng khỏi bản vẽ.

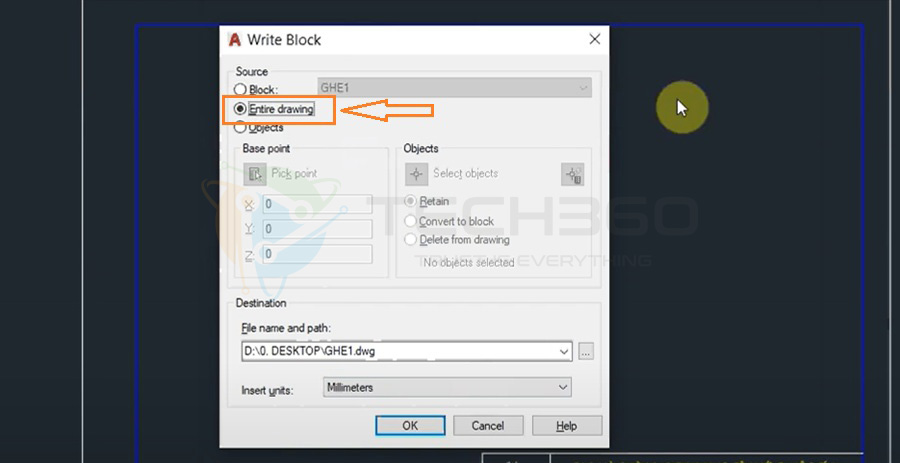

Tùy chọn 3: Entire drawing – xuất toàn bộ bản vẽ thành file mới (ít sử dụng).

Khi chọn Entire Drawing, AutoCAD sẽ xuất toàn bộ nội dung bản vẽ đang mở thành một file DWG mới.

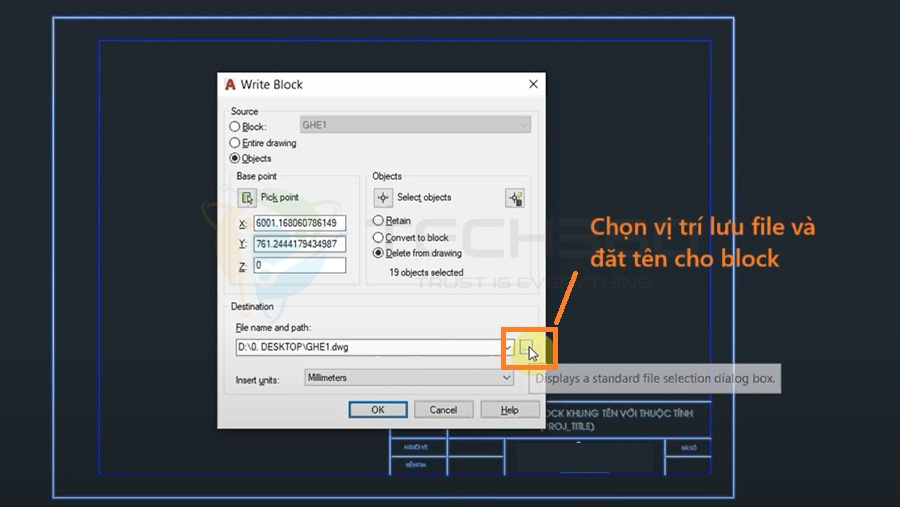

Bước 3: Sau khi chọn Source xong, ở mục File name and path, click vào dấu 3 chấm > chọn vị trí lưu file, đặt tên file DWG > chọn Save.

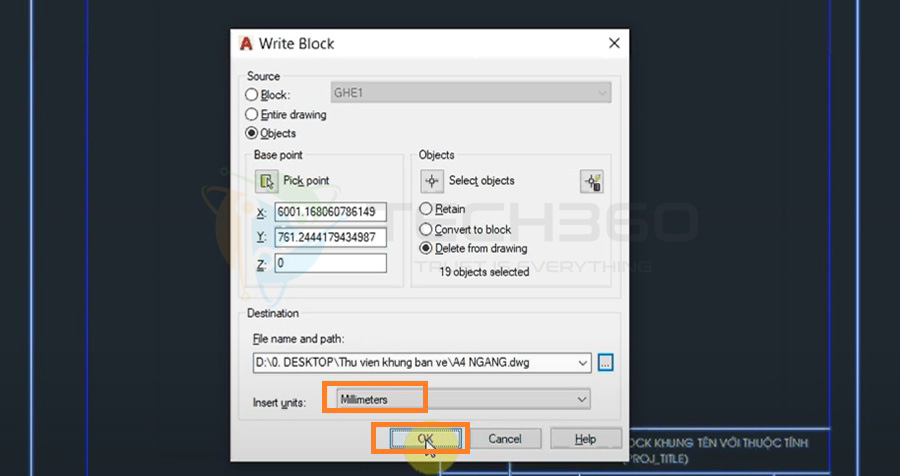

Bước 4: Chọn đơn vị là Milimeters > Chọn OK để hoàn tất.

Lưu ý: File tạo bởi WBLOCK chỉ là bản vẽ DWG thông thường, chưa là Block. Khi chèn file này vào bản vẽ khác, nó mới được AutoCAD biến thành một Block ngay tại thời điểm chèn.

Hướng dẫn chèn thư viện tạo bởi WBLOCK

Bước 1: Mở bản vẽ cần chèn, gõ lệnh INSERT hoặc I trên dòng lệnh > nhấn Enter.

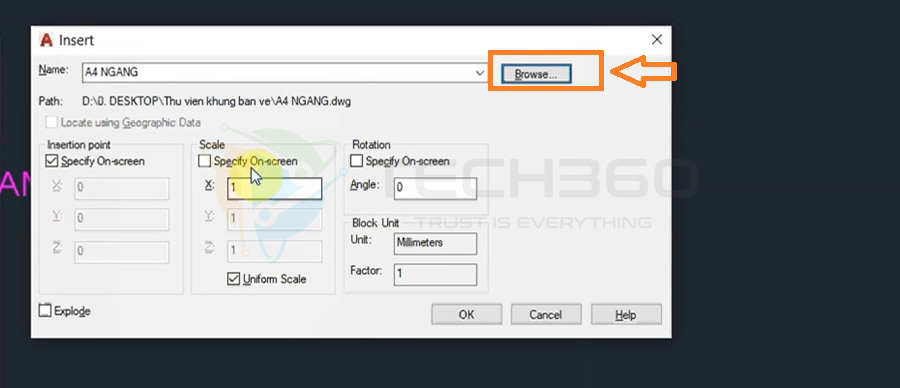

Bước 2: Trong hộp thoại Insert, nhấn Browse để mở cửa sổ chọn file. Tìm và chọn file DWG bạn đã tạo bằng lệnh WBLOCK > nhấn Open.

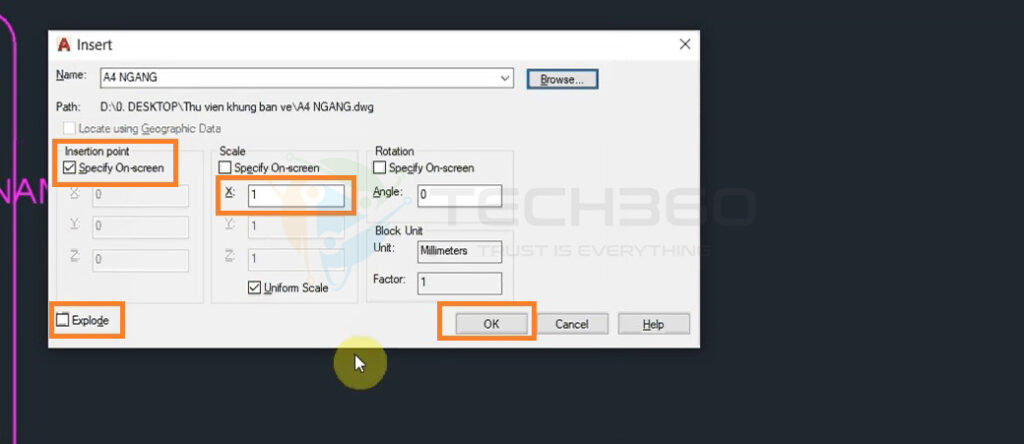

Bước 3: Mục Insertion point, tích chọn Specify on screen. Mục Scale, gõ tỷ lệ thu nhỏ/phóng to vào cột X (nếu cần). Tích chọn Explode nếu muốn phá khối khi chèn.

Bước 4: Nhấn OK. Dùng chuột di chuyển đến vị trí mong muốn và click chuột trái để chèn.

Chú ý: Sau khi chèn, toàn bộ nội dung file WBLOCK sẽ trở thành một Block, có thể di chuyển hoặc phá Block (EXPLODE) nếu cần chỉnh sửa chi tiết bên trong.

Hy vọng qua bài hướng dẫn trên, bạn đã hiểu rõ cách sử dụng lệnh WBLOCK trong CAD cho việc xuất đối tượng thành thư viện block để sử dụng trong bản vẽ khác. Việc áp dụng đúng lệnh WBLOCK sẽ giúp tăng tốc độ làm việc, chuẩn hóa dữ liệu và tiết kiệm thời gian cho từng dự án thiết kế.
