Lệnh Hatch trong AutoCAD – Hướng dẫn sử dụng chi tiết

Lệnh Hatch trong CAD (lệnh tắt là H) là “bí kíp” giúp bạn tô màu, phân vùng vật liệu và làm nổi bật mọi chi tiết chỉ trong vài thao tác đơn giản. Dù bạn là người mới hay đã sử dụng AutoCAD lâu năm, bài viết này của Tech360 sẽ hướng dẫn bạn từ A đến Z cách sử dụng Hatch hiệu quả, kèm nhiều mẹo thực tế dễ áp dụng. Cùng khám phá nhé!

Xem thêm: Lệnh MA trong CAD (MATCHPROP)

Giới thiệu về lệnh Hatch trong AutoCAD

Lệnh Hatch là gì?

Lệnh Hatch trong AutoCAD là một công cụ mạnh mẽ giúp người dùng tô màu hoặc tạo hoa văn cho các vùng kín (khu vực được bao bởi các đường, đa giác, hoặc hình dạng bất kỳ) trên bản vẽ kỹ thuật. Mục đích chính của lệnh Hatch là làm cho bản vẽ trực quan hơn, dễ nhận diện các vật liệu và khu vực khác nhau như mặt cắt bê tông, phần đất, vật liệu thép, gỗ hoặc các vùng chức năng phân biệt.

Việc sử dụng Hatch không chỉ giúp bản vẽ sinh động mà còn hỗ trợ truyền tải thông tin kỹ thuật chính xác cho người đọc bản vẽ.

Lý do nên sử dụng lệnh Hatch trong bản vẽ kỹ thuật

Sử dụng Hatch giúp người dùng:

• Phân biệt nhanh các loại vật liệu và khu vực chức năng trong bản vẽ.
• Tăng tính chuyên nghiệp và chuẩn hóa trình bày bản vẽ kỹ thuật.
• Đáp ứng các tiêu chuẩn ngành xây dựng, kiến trúc, cơ khí.
• Giúp các kỹ sư, kiến trúc sư và thầu thi công hiểu ngay thông tin vật liệu bố trí trên bản vẽ mà không cần chú thích phức tạp.

Ứng dụng thực tiễn của lệnh Hatch trong từng lĩnh vực

• Kiến trúc/xây dựng: Tạo hatch mặt cắt vật liệu như bê tông, đất, gạch, gỗ…; phân biệt các vùng chức năng (khu hành lang, nhà vệ sinh, phòng kỹ thuật).
• Cơ khí: Hatch vùng kim loại, nhựa, phụ tùng máy; thể hiện chi tiết vùng cắt, mối ghép hoặc kết cấu đặc biệt.
• Bản vẽ hạ tầng/kỹ thuật: Phân biệt lớp đất, nước ngầm, đường ống chôn ngầm bằng các kiểu hatch riêng biệt, giúp việc kiểm tra bản vẽ trở nên rõ ràng và nhanh chóng.

Hướng dẫn sử dụng cơ bản lệnh Hatch trong CAD

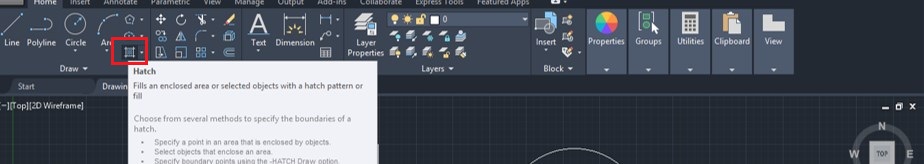

Bước 1: Gọi lệnh Hatch bằng những cách sau:

• Cách 1: Chọn menu Draw trong tab Home, chọn biểu tượng Hatch.
• Cách 2: Nhấn phím H, rồi nhấn Enter trên bàn phím để gọi nhanh lệnh Hatch.

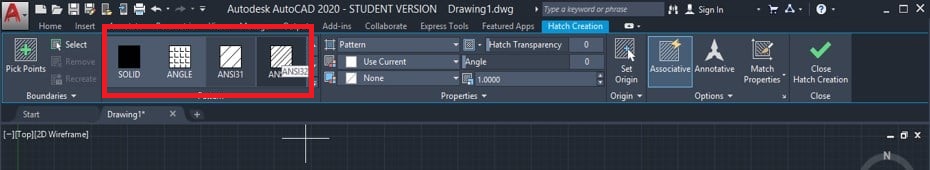

Bước 2: Trong bảng Hatch Creation, chọn hình dạng/hoa văn cho nét hatch trong tab Pattern.

Bước 3: Chọn vùng hatch bằng 1 trong 2 phương pháp: Pick Points và Select.

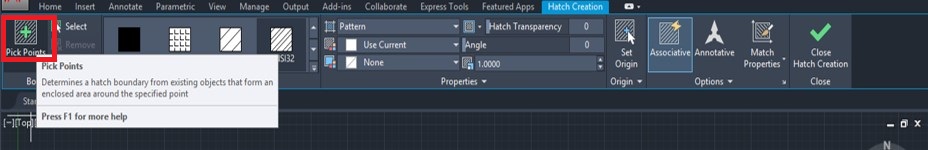

Cách 1: Pick Points (Chọn điểm):

Nhấn vào biểu tượng Pick Points.

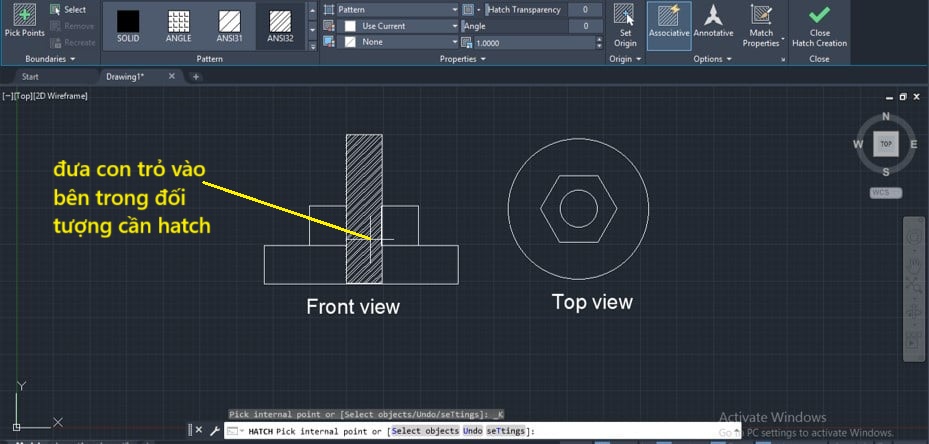

Tiếp theo, Click vào phần bên trong đối tượng bạn muốn tô vật liệu hoặc hatch. AutoCAD sẽ tự động áp dụng hatch cho toàn bộ phần bên trong ranh giới.

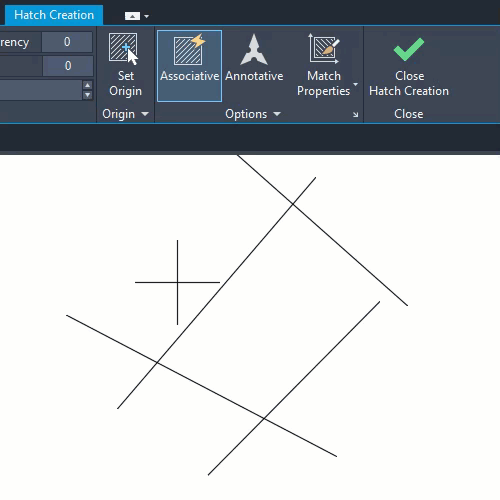

Nếu vùng của bạn có khe hở nhỏ, bạn có thể dùng tính năng Gap Tolerance để chỉ định kích thước khe hở tối đa mà AutoCAD bỏ qua, cho phép coi vùng đó là kín.

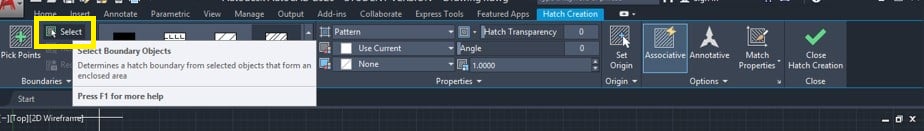

Cách 2: Select Objects (Chọn đối tượng):

Nhấn vào biểu tượng Select.

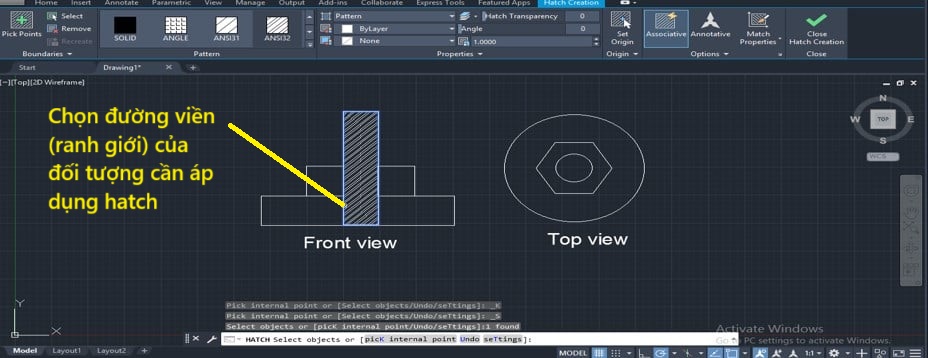

Chọn đường viền (ranh giới) của đối tượng cần áp dụng hatch. Phần hatch sẽ được tô kín bên trong vùng biên đã chọn.

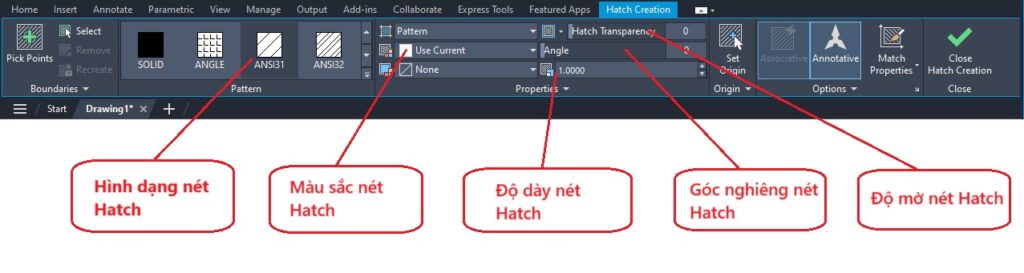

Bước 4: Tùy chỉnh thuộc tính Hatch

• Chọn màu: Nhấn vào mũi tên thả xuống bên cạnh phần màu, chọn màu bạn muốn cho Hatch.
• Điều chỉnh mật độ (Scale): Tăng/giảm trong mục Hatch Pattern Scale – để phù hợp với tỷ lệ bản vẽ.
• Chỉnh góc (Angle): Nhập giá trị tại mục Angle để đổi hướng hoa văn hatch.
• Độ mờ (Transparency): Điều chỉnh tại phần Hatch Transparency từ 0 đến 90 – số càng cao, hatch càng mờ.

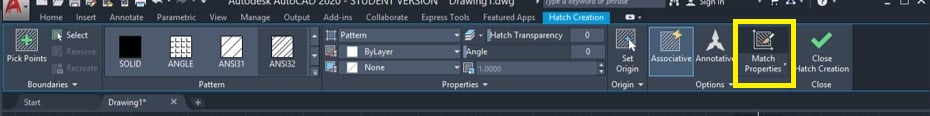

Bước 5: Sao chép và áp dụng Hatch cho đối tượng khác

Chọn biểu tượng Match Properties.

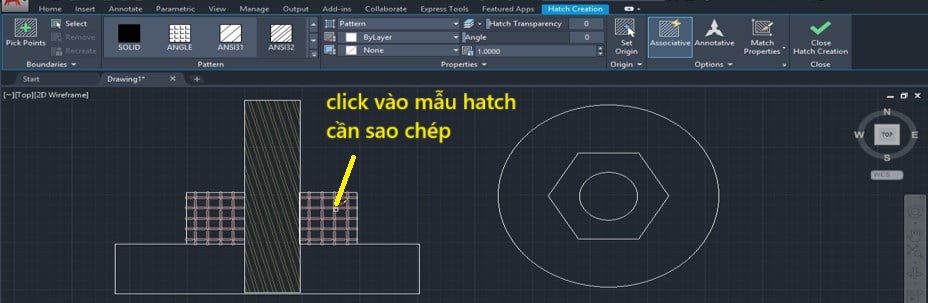

Sau đó chọn vào vùng hatch muốn sao chép.

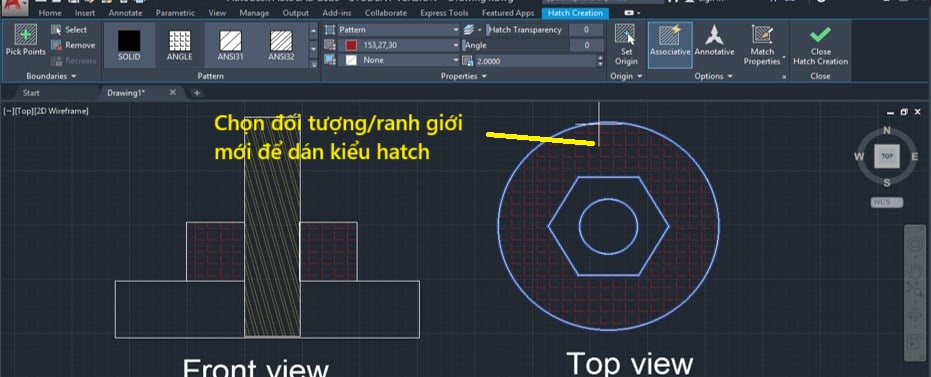

Chọn đối tượng/ranh giới mới để dán kiểu hatch đó.

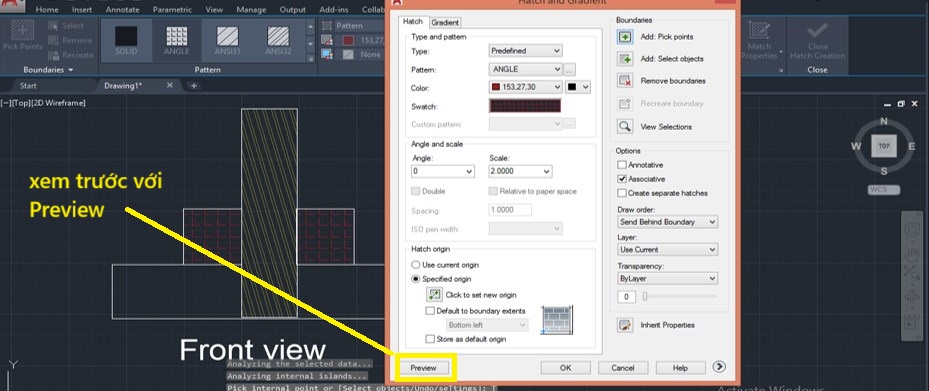

Bước 6: Cài đặt nâng cao và xem trước

Nhấp vào tùy chọn Setting trên thanh công cụ để mở hộp thoại tùy chỉnh hatch.

Có thể xem trước kết quả bằng nút Preview trước khi xác nhận để kiểm tra cho phù hợp.

Bước 7: Xóa Hatch khi không cần thiết

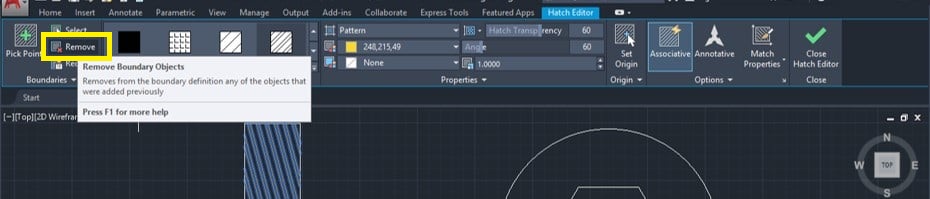

Chọn nút Remove.

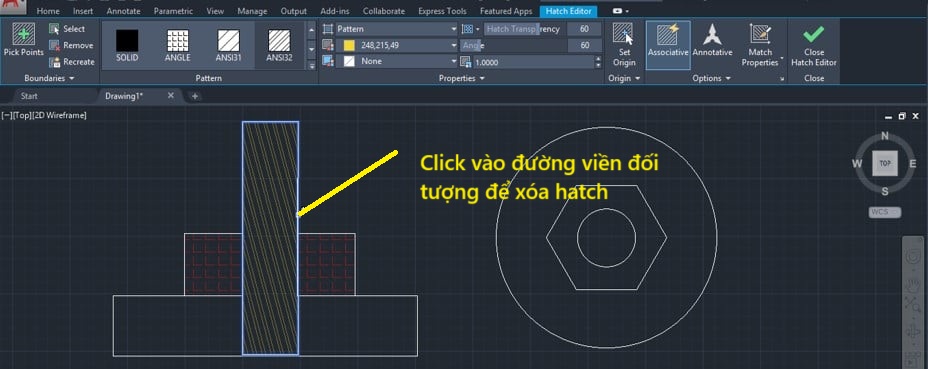

Click vào đường viền của đối tượng chứa hatch muốn xóa, sau đó nhấn Enter. Hatch sẽ được loại bỏ khỏi đối tượng.

Bước 8: Chọn Close Hatch Creation để kết thúc.

Bước 9: Bạn có thể áp dụng nhiều kiểu hatch khác nhau cho các đối tượng khác nhau. Để áp dụng hai kiểu hatch khác nhau, hãy áp dụng kiểu thứ nhất cho đối tượng đầu tiên, sau đó thoát lệnh. Tiếp theo, vào lại lệnh hatch và áp dụng kiểu hatch khác cho đối tượng thứ 2.

Hướng dẫn sử dụng Hatch nâng cao

Tùy chỉnh và tạo mẫu Hatch mới

Sử dụng SuperHatch: SuperHatch là công cụ cho phép bạn tạo các kiểu hatch từ block, image, xref hoặc wipeout, không chỉ giới hạn các pattern mặc định. Thực hiện bằng cách gõ lệnh SUPERHATCH, sau đó chọn kiểu và đối tượng muốn chuyển thành pattern hatch.

Nhập thêm pattern ngoài (.PAT): Nếu cần nhiều mẫu hơn, bạn có thể thêm file mẫu hatch dạng .PAT vào thư mục hỗ trợ của AutoCAD, sau đó chọn trong thư viện hatch khi sử dụng.

Quản lý, lưu trữ mẫu pattern: Tạo các thư viện PAT riêng cho cá nhân hoặc nhóm, đặt tên pattern logic theo vật liệu hoặc ứng dụng thực tế để dễ tìm kiếm và quản lý.

Làm việc với Hatch trên nhiều Layer và quy tắc phối hợp

Thiết lập layer cho Hatch: Khi hatch nhiều vùng vật liệu khác nhau, nên tạo từng layer tương ứng (VD: HATCH_BETON, HATCH_GACH…) để quản lý màu, in ấn và chỉnh sửa tập trung.

Quy tắc phối hợp màu/layer: Dùng màu tương phản nhẹ, phân biệt rõ bằng layer tránh nhầm lẫn khi hiệu chỉnh bản vẽ. Thống nhất quy chuẩn đặt layer với team giúp tối ưu quy trình.

Đồng bộ mẫu hatch: Đảm bảo các thành viên đều dùng cùng bộ PAT, tránh bản vẽ bị lỗi hoặc khác biệt khi chuyển đổi file giữa các máy.

Tối ưu thao tác Hatch cho bản vẽ lớn, phức tạp

Automation/lisp hỗ trợ: Cài đặt lisp để hatch nhanh nhiều vùng, tự động đặt thuộc tính (layer, scale) cho từng nhóm hatch giúp tiết kiệm thời gian khi xử lý bản vẽ lớn.

Lưu/copy/paste mẫu hatch: Dùng lệnh MATCHPROP để sao chép thuộc tính hatch giữa các vùng. Lưu mẫu hay thiết lập thành template để dùng lại cho các dự án khác.

Chia nhỏ thao tác: Khi bản vẽ phức tạp, nên hatch từng cụm thay vì toàn bộ để tránh lỗi máy treo, mất pattern hoặc hiển thị chậm.

Một số lưu ý khi sử dụng lệnh Hatch

• Nên đảm bảo vùng cần hatch là vùng kín, tránh các khe hở nhỏ để thao tác chính xác.
• Nếu hatch không hiện đúng, kiểm tra lại thuộc tính scale, pattern, hoặc đường biên đã đóng kín hoàn toàn chưa.
• Có thể kết hợp nhiều phương thức chọn vùng cho phù hợp với yêu cầu bản vẽ thực tế.
• Chỉnh sửa hatch hoặc thuộc tính bằng cách nhấp đúp vào vùng hatch đã tạo.

Xử lý các lỗi phổ biến khi sử dụng Hatch

• Hatch không hiện: Kiểm tra scale, loại pattern, hoặc biên vẽ có thật sự kín chưa. Tăng “gap tolerance” nếu biên hở nhỏ.
• Mất pattern, lỗi file: Đảm bảo file .PAT vẫn nằm đúng thư mục hỗ trợ của AutoCAD. Nếu pattern custom bị mất, cần import lại hoặc copy vào máy mới.
• Lỗi scale quá nhỏ/to: Kiểm tra đơn vị bản vẽ và scale pattern, đồng bộ với tỷ lệ chuẩn để pattern hiển thị đúng kích thước.
• Lỗi vùng không kín, hatch bị vỡ: Dùng lệnh BOUNDRY kiểm tra biên; chỉnh tolerance hoặc đóng kín vùng lại, sau đó hatch tiếp.

Trên đây là hướng dẫn sử dụng lệnh Hatch trong AutoCAD của Tech360 – đại lý AutoCAD ủy quyền hàng đầu tại Việt Nam. Hãy thực hành thường xuyên để thành thạo lệnh này. Ngoài ra, Bạn có thể tham khảo cách sử dụng tất cả các lệnh AutoCAD khác tại đây.
