Cách xóa Block trong AutoCAD với lệnh Purge

Xóa Block trong CAD giúp làm sạch, tối ưu hóa bản vẽ bằng cách loại bỏ các khối không còn sử dụng, giúp file nhẹ hơn, giảm nguy cơ nhầm lẫn khi thao tác và quản lý. Cùng tìm hiểu cách xóa bỏ Block ra khỏi AutoCAD một cách hiệu quả, nhanh chóng trong bài viết này nhé.

Hướng dẫn từng bước xóa block trong AutoCAD

Lưu ý: Nếu block đang còn sử dụng (còn bất kỳ một đối tượng nào trên bản vẽ), AutoCAD sẽ không cho phép bạn purge cho đến khi xóa hết toàn bộ block reference đó. Vậy nên quy trình xóa Block sẽ là: tìm vị trí Block (lệnh QSELECT) > Xóa Block trên bản vẽ (ERASE) > Xóa định nghĩa Block khỏi bản vẽ (PURGE).

Dùng Quick Select (QSELECT) tìm nhanh vị trí block trong AutoCAD

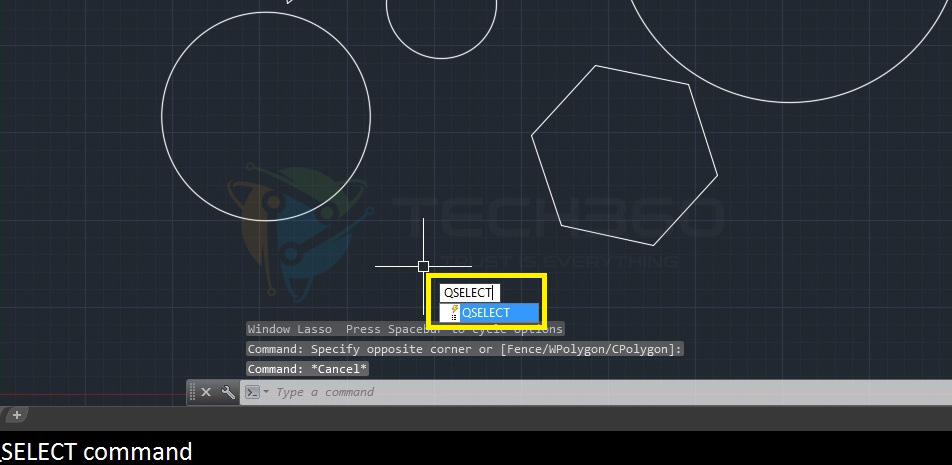

Bước 1: Gõ lệnh QSELECT > nhấn Enter.

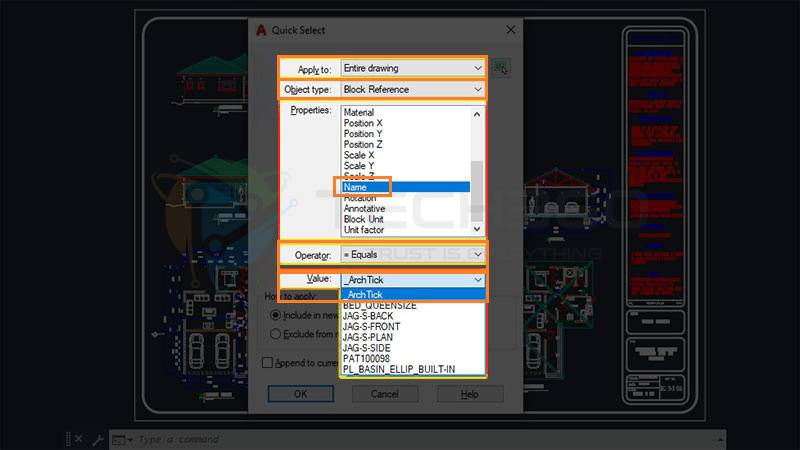

Bước 2: Thiết lập tiêu chí lọc Block trong hộp thoại Quick Select:

Tại mục Apply To: chọn Entire Drawing (toàn bản vẽ).

Ở Object Type, chọn Block Reference.

Phần Property chọn Name.

Phần Operator để mặc định là = Equals.

Mục Value: Nhấn vào danh sách thả xuống và chọn đúng tên Block bạn muốn tìm.

Bước 3: Nhấn OK. AutoCAD sẽ hiện thị số lượng cũng như vị trí các Block cần tìm trên bản vẽ.

Xóa các Block đang được dùng trên bản vẽ

Sau khi thấy vị trí các Block trên bản vẽ, bạn cần xóa tất cả các đối tượng thể hiện block đó (Block Reference).

Bước 1: Chọn block cần xóa trực tiếp trên bản vẽ (kéo chọn hoặc nhấp chọn từng đối tượng).

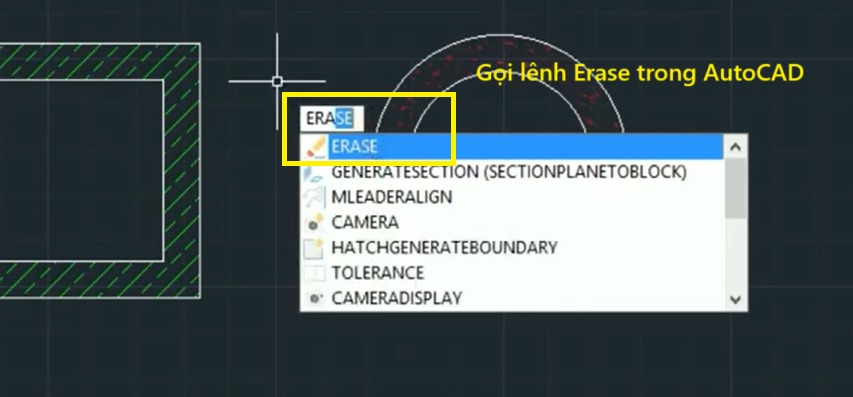

Bước 2: Nhấn Delete trên bàn phím hoặc dùng lệnh Erase (E) rồi nhấn Enter.

Dùng lệnh Purge để xóa bỏ định nghĩa block ra khỏi bản vẽ

Sau khi đã xóa toàn bộ block reference, bản thân định nghĩa block vẫn còn tồn tại trong file. Bạn cần thực hiện thêm bước sau để xóa hẳn định nghĩa khỏi danh sách block:

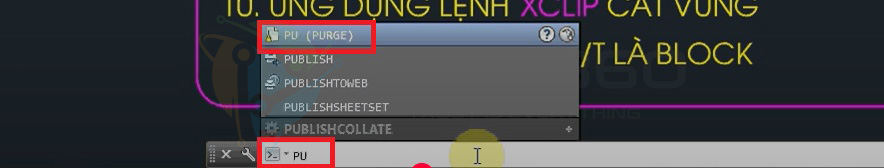

Bước 1: Gõ lệnh PURGE (lệnh tắt PU) rồi nhấn Enter.

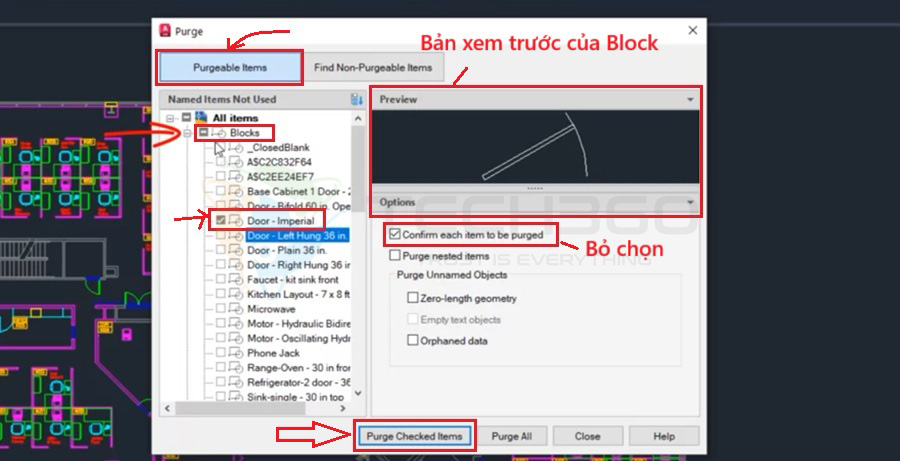

Bước 2: Trong hộp thoại xuất hiện, trong tab Purgeable Items chọn mục Blocks. Chọn block muốn xóa (có thể chọn nhiều block cùng lúc). Bạn có thể xem trước Block định xóa ở mục Preview.

Bỏ chọn mục Confirm Each Item to be Purged.

Nhấp Purge Checked Items để loại bỏ hoàn toàn block khỏi file vẽ.

Bước 3: Kiểm tra lại block đã xóa bằng cách gõ lệnh INSERT. Nếu block vừa xóa không còn hiển thị trong danh sách, nghĩa là đã được loại bỏ hoàn toàn.

Lưu ý: Sau khi block bị purge, phần định nghĩa Block không thể khôi phục, trừ khi bạn có bản sao lưu file trước khi xóa.

Lệnh xóa mọi Block ẩn để làm nhẹ bản vẽ trong CAD

Việc có các Block ẩn, Layer ẩn không dùng đến sẽ làm tăng đáng kể dung lượng bản vẽ. Để xóa chúng, bạn làm theo các bước sau:

Bước 1: Nhập lệnh PU hay Purge rồi Enter.

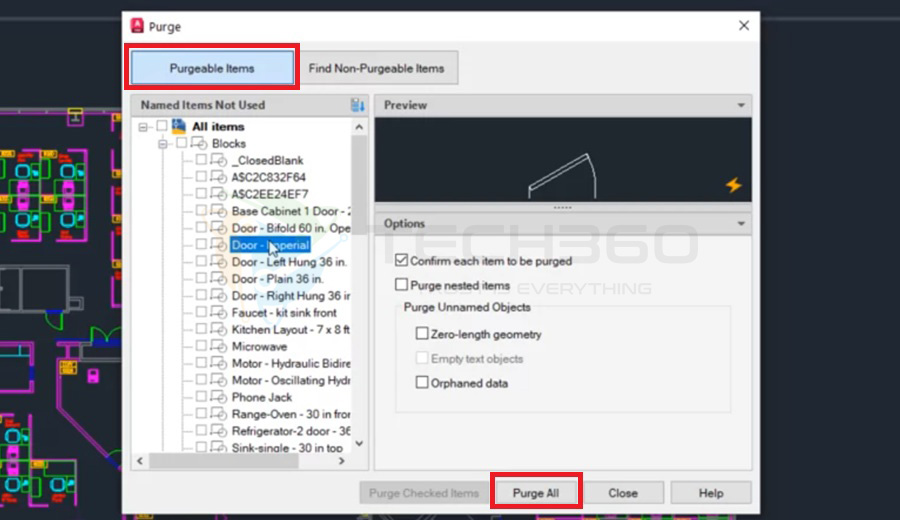

Bước 2: Trong tab Purgeable Items, bỏ chọn mục Confirm Each Item to be Purged > chọn Purge All trong bảng Purge, đợi đến khi chữ Purge All bị mờ đi là được.

Lệnh PU sẽ xóa bỏ hết các Block, Layer, text style, dimension style, linetype,… không dùng đến trong bản vẽ này. Bạn Save file và kiểm tra lại dung lượng bản vẽ nhé.

Mẹo Xóa bỏ Block ẩn trong CAD không dùng đến mà lệnh PU không thể xử lý được

Một số block bị ẩn trong các layer tắt hoặc khóa nên khi purge sẽ không bị xóa. Bạn bật layer bằng lệnh LA (Layer Properties Manager), chọn toàn bộ và chuyển sang ON, THAW, UNLOCK.

Sau khi bật Layer, bạn xóa các Block không dùng đến khỏi bản vẽ rồi dùng lệnh Purge như trên nhé.

Lưu ý khi xóa Block trong CAD

Khi xóa block trong AutoCAD, bạn cần lưu ý những điểm sau để tránh mất dữ liệu hoặc gây lỗi cho bản vẽ:

• Xóa toàn bộ block reference trước khi Purge: Để xóa hoàn toàn một block khỏi bản vẽ (dùng lệnh PURGE hoặc PU), trước tiên bạn phải xóa hết mọi tồn tại của block đó trên bản vẽ, kể cả những block nằm trên layer bị tắt hoặc đóng băng.
• Kiểm tra và bật tất cả layer: Một số block có thể còn nằm trên các layer đang bị tắt (OFF), đóng băng (FROZEN) hoặc khóa (LOCKED), do đó phải bật và mở khóa tất cả layer (dùng LA và thao tác Layer Properties) trước khi kiểm tra lại.
• Dùng QSELECT để lọc và kiểm soát block cần xóa: Sử dụng lệnh QSELECT để chọn chính xác tất cả block mang tên nhất định trong toàn bản vẽ, giúp tránh sót, đặc biệt với bản vẽ lớn và phức tạp.
• Phân biệt giữa “phá block” (Explode) và “xóa block” (Purge): Lệnh EXPLODE (X) chỉ tách block thành các đối tượng cơ bản, không xóa định nghĩa block khỏi bản vẽ; để loại bỏ block hoàn toàn, phải dùng PURGE sau khi đã xóa hết toàn bộ block reference.
• Không thể xóa block đang được sử dụng: AutoCAD chỉ cho phép PURGE các block không được sử dụng trên bản vẽ. Nếu còn một block reference, block đó sẽ không bị xóa.
• Kiểm tra block ẩn và block lỗi: Nếu đã xóa toàn bộ mà block vẫn không thể Purge được, cần kiểm tra xem có tồn tại block ẩn hoặc block bị lỗi bằng cách dùng AUDIT để sửa lỗi, hoặc chèn file vào bản vẽ mới để lọc sạch block “cứng đầu”.
• Sao lưu file trước khi thực hiện xóa hàng loạt: Nên lưu lại bản vẽ trước khi xóa block để có thể khôi phục nếu xảy ra lỗi hoặc mất dữ liệu quan trọng.

Lời kết

Việc xóa block không còn sử dụng trong AutoCAD giúp bản vẽ nhẹ hơn, dễ quản lý và tránh bị nhầm lẫn khi chèn block vào các vị trí khác. Đừng quên kiểm tra kỹ trước khi xóa để đảm bảo không mất những dữ liệu quan trọng trong file thiết kế của mình.
